声学装修-电影混录棚
什么是声学装修?
声学装修是指对现有空间环境进行声学功能装修改造,包括对空间结构、悬浮结构、隔声结构、吸声结构、声学反射结构、声学扩散结构、室内空调系统、新风系统、强弱电系统等进行专业的装修处理组合,使其达到合理的混响时间、隔声量、本地噪音,并且不能有相关声染、驻波、声颤抖、声啸叫等明显缺陷,同时确保环境内声音清晰、均匀、丰满,使最终装修完成效果能够达到相关专业功能使用要求。
下面我们介绍一个声学装修案例-电影混录棚
一、工程概况及设计思路
1、工程概况
对目前现有空房间环境进行装修改造,采用专业声学装修设计,使其能够满足影视后期ADR对白录音、影片DI调色、后期混音制作、视频剪辑等功能。整体区域划分为录音室、控制室两个部分。
控制室:房间长11.94米,宽6.2米,地面面积74.028平米。
录音室:房间长3.3米,宽2.3米,地面面积7.59平米。
2、设计思路
建声是在理解和把握各空间的功能定位,并遵照相关国家标准和规程的情况下进行的。设计方案按照用户及专业使用要求,根据声学计算和建声设计指标的要求,进行科学、完整的声学设计,以此来确定混响时间,消除音质缺陷,获得影视制作标准的音质效果,并适应录音棚功能的要求。所用内装饰材料达到国家防火标准B1级以上。并做防火处理。所有材料的环保指标达到国家规定的E1级。
设计充分考虑到可能会出现的声学缺陷,采用高密度隔声材料,在NR值为25,墙的隔声量在55dB的情况下,隔声墙的厚度定为15-30公分左右,另外顶面不同频段共振器设计不会引起常见的声染色和简并现象。
二、设计依据及指标选择
建筑声学设计及测量规范 JGJ/T131-2000
建筑设计规范 JGJ31-2003
建筑内部装修设计防火规范 GB 50222-95
城市区域环境噪声标准 GB3096
建筑外窗空气声隔声性能分级及检测方法GB/T8485-2002
建筑用门空气声隔声性能分级及检测方法GB/T16730-1997
声学低噪声工作场所设计指南 噪声控制规范GB/T 17249.1-1998EQVISO11690-1:1996
建筑隔声评价标准GBJ121-88
建筑隔声测量规范GBJ75-84
Dolby 实验室混录棚设计标准
(说明:以上提供的规范为施工的参考)
建声设计指标的选择
1、为达到允许的噪声值,要求房间的墙和楼板有足够的隔声量。我们采用多层隔音墙,门应采用多层隔声门。录音棚要有足够的清晰度和可懂度,同时也应有一定的丰满度。低噪声、强隔音。声场分布要均匀,并且没有共振,颤动回声,驻波,声聚焦染色等建声缺陷。
2、混响时间T60设计值选择:全频混响时间设计标准值T60选择如下:
频率Frequency(HZ):20Hz~20Khz
低频Low :0.3~0.5
中频Medium:0.4~0.6
高频High:0.35~0.5
设计混响时间reverberation time(S)T60≤
3、背景噪声背景噪声值设定为:NR~25
三、 建声方案设计
1、顶棚:顶棚的吸声面积,对整个室内的吸声起着关键作用。因此处理好顶棚吸声对整体的声学设计至关重要。经分析,顶棚使用隔声吸声复合吊顶及不同频段共振器设计声学处理方式(详见顶面图)。
2、墙体:为强吸声强隔声结构,隔声量达到55dB,材料的选择使用兼顾美观和防火要求(详见立面图)。
3、与外部的门采用隔声门。声闸隔声量达到55dB(详见隔音门结构图)。
4、录音室地面采用浮筑结构设计。
四、预计声学效果
隔声量 Dntw≥55dB
模块混响时间
RT60 at 63 Hz 0.3s-0.5s
RT60 at 125 Hz 0.3s-0.5s
RT60 at 250 Hz 0.3s-0.5s
RT60 at 500 Hz 0.35s-0.55s
RT60 at 1000 Hz 0.4s-0.6s
RT60 at 2000 Hz 0.4s-0.6s
RT60 at 4000 Hz 0.4s-0.6s
RT60 at 8000 Hz 0.35s-0.5s
RT60 at 8000 Hz up 0.35s-0.5s
室内的声聚焦、回声和颤动回声等声学缺陷基本消除。
五、声学装修包括以下内容:
现有墙体结构拆除;
隔音墙体结构安装;
顶面隔音结构安装;
地面减震隔音结构铺设;
电器设备管线铺设;
墙体吸音结构安装;
顶面吸音模块安装;
地面台阶结构铺设;
隔声门制作安装;
室内声学测量与声场效准。

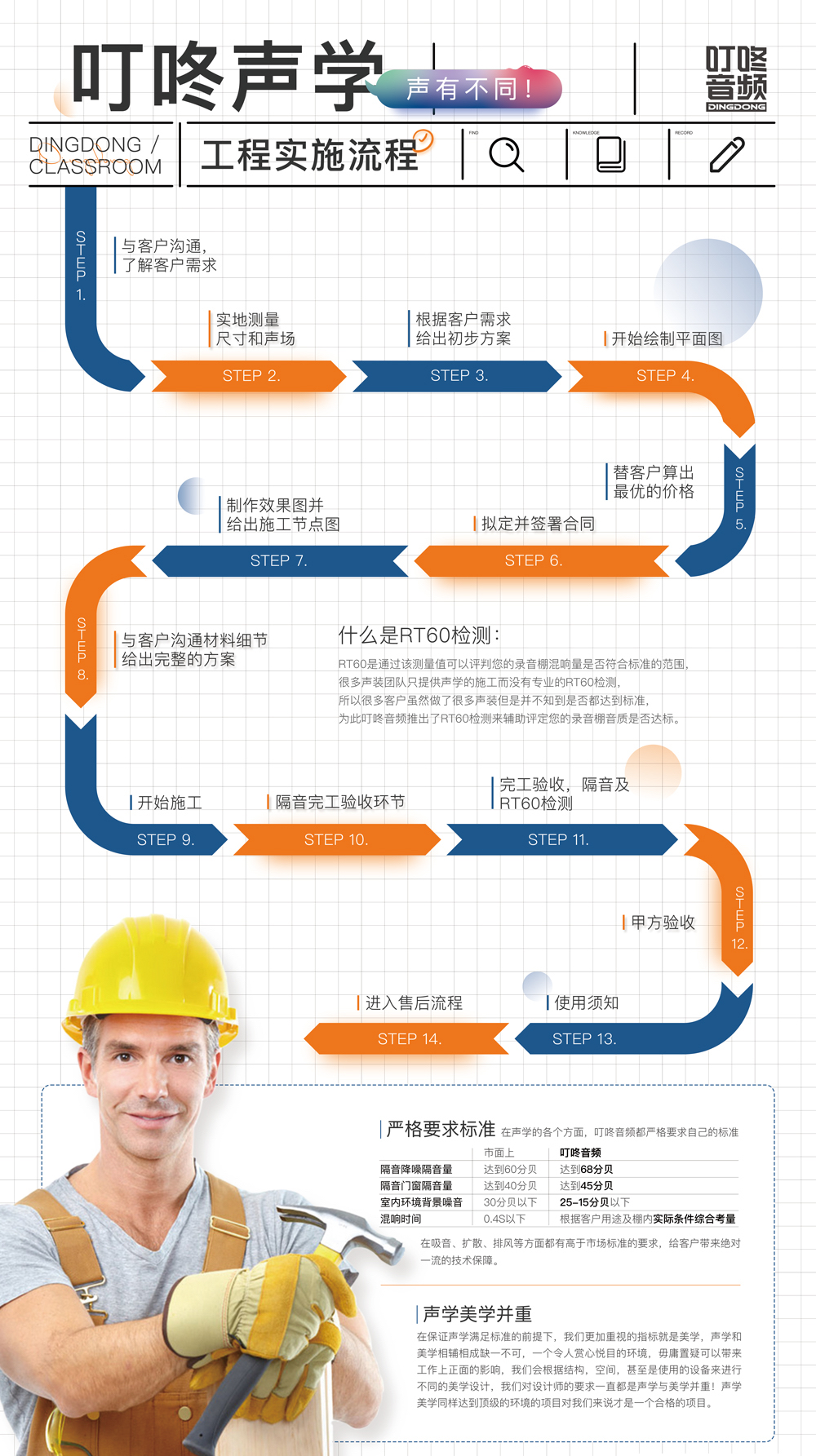

六、施工总体部署
室内粗装修采用自下而上的施工流向,精装修由上向下逐项完成。
总体施工方案音频、视频系统的施工不分施工段,而是按照先管线,再安装设备,最后调试的整体施工程序进行施工。水、电源由楼内水管网及电网提供。
装修阶段控制地面标高须先测出楼层的+50cm 线,以此为准控制地面、顶棚等室内标高,标高测量时要严格对照图样。
七、建筑电气工程
建筑电气工程部分主要包括:低压配电系统、动力照明系统的安装;
八、水暖工程
水暖工程部分主要包括:室内通风空调系统降噪和隔声处理。
九、装修材料说明

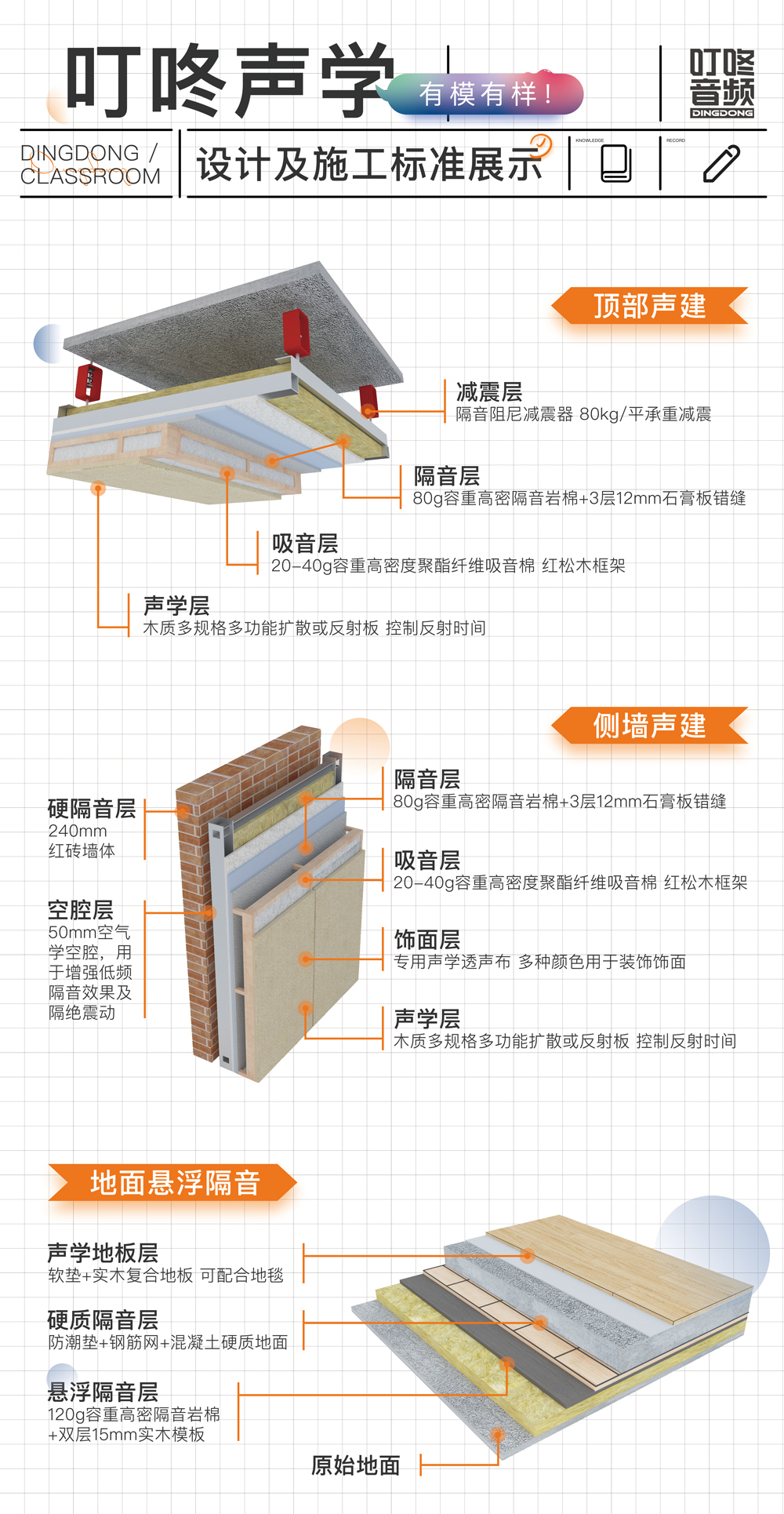

1、隔声吊顶:吊挂件+50系列轻钢龙骨骨架+厚度为50mm密度为32Kg/立方米吸声层+减振垫+双层12mm厚石膏板。
2、吸声吊顶:木龙骨结构+50mm密度为32Kg/立方米吸声层+聚脂纤维吸音板或麂皮绒布饰面。
3、四周轻套隔声墙:75系列轻钢龙骨骨架+减振垫+厚度为50mm密度为32Kg/立方米的吸声层+2x 12mm石膏板+密封处理(密封胶、嵌缝石膏)。
4、录重套隔声墙:做法同轻套隔声墙,工序重复一遍。
5、吸声墙面:大芯板龙骨架(双层18mm厚大芯板,宽度100mm)+25mm密度为32Kg/立方米吸声层+9mm厚聚酯纤维面层或麂皮绒布饰面。
6、录音室干式浮筑地面,厚度为35mm密度为80Kg/立方米减振层(木龙骨骨架)+1层18mm厚大芯板+2层12mm厚石膏板,地面面层为地毯。
7、隔声门:订制钢制隔声门,隔声量30dB。
8、强电走管布线:镀锌钢管JDG线管∮20、∮25壁厚1.2mm;阻燃塑铜电线ZR-BV2.5; ZR-BV4.0
9、灯光为15瓦筒灯普通照明及背景、墙壁装饰照明。
十、装修材料说明
1、必须符合设计要求,检测报告达到指要求。
2、装修必须待室内地面墙体干透后进行。
3、各种吸声材料的尺寸,龙骨框架的材质截面尺寸间距布置与墙面拉结固定空腔尺寸等要严格按图施工。
5、吸声玻璃棉的厚度、容重要经过检测,要求抽样检查。
6、阻燃透声织物,穿孔板等罩面材料的选型要求由设计员认定,必要时实验测量后确定,对于格栅、涂料等材料的选用应根据设计图要求确定样板与色样后进行定货、加工及施工
